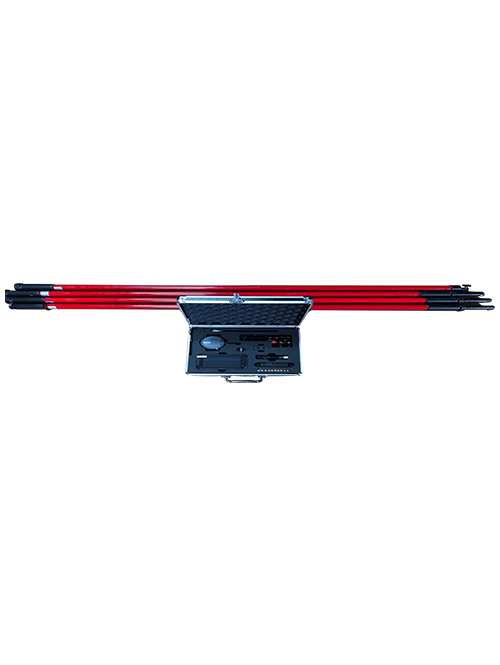

接触网故障地面检查装置

2020-11-20
接触网故障地面检查装置
详细介绍:

1.产品组成及介绍

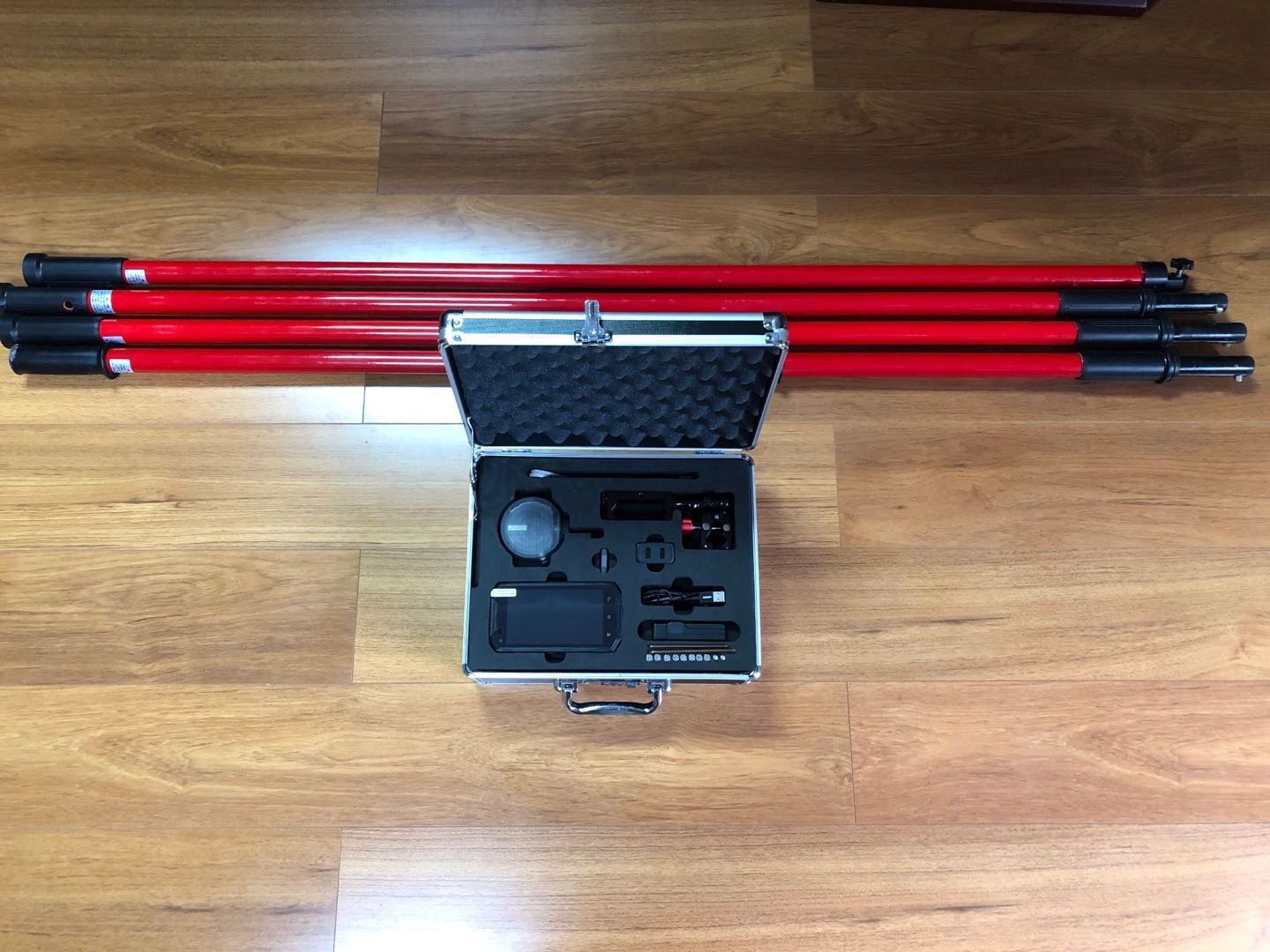

产品主要由图像采集装置、图像监控终端、可拆卸绝缘杆组成(如图所示)。


接触网故障地面检查装置


图像采集装置采用高性能CMOS图像传感器,1600有效像素,5倍光学变焦,具有动态范围广、低功耗、出色的弱光等性能。本采集模块相比于CCD具有更高的集成度、色彩控制及低照度采集效果。

图像监控终端通过无线模块与图像采集装置单机直连,控制其对目标部位进行拍照,所采集到的图片文件直接存储于监控终端,并可进行自定义修改。同时该软件可兼容其它扩展设备,能够实现实时监看图像、抓图等功能。



2.产品功能及特点

2.1对高空带电设备工作状态进行高清拍照实时查看。

2.2通过无线网络对照片进行远程传输(传输速度可达到 20 帧/秒)。

2.3专业的操控软件,可自定义控制图像采集装置的工作。

2.4图像采集装置具有5倍无损光学变焦以及28mm广角,视野更“大”,更“小”。

2.5图像采集装置采用可拆卸电池,配备备用电池,更强的续航能力。

2.6轻便的绝缘杆,能更轻松的完成拍摄工作。

2.7可以记录拍照地点的GPS,北斗位置数据。

2.8可以方便标记拍照地点的线路信息(线路名,上下行,站区,杆号等),方便快速查看记录。


3.技术参数

图像传感器

1/2.3”BSI CMOS

有效像素

1635万像素

焦距

5.1mm (广角) ~ 25.5mm (望远)

光圈值

F3.9 (广角) ~ F6.3 (望远)

光学变焦

5倍

自动对焦系统

TTL自动对焦

影像尺寸

静态影像

(4:3)
16MP: 4608×3456
10MP:3648×2736

(16:9)
12MP: 4608×2592
2MP: 1920×1080

动态影像

1920×1080 (30fps), 1280×720 (30fps)

ISO感度

自动,ISO100/200/400/800/1600/3200

对焦模式

单点自动对焦,触控对焦

快门速度

1/2000 ~ 30秒

存储媒介

Micro SD/SDHC Card

输入/输出端子

USB 2.0 (Micro 5 pin USB)

Wi-Fi

支持(802.11 b/g/n)

NFC

支持

电源

3.7V 700mAh,支持相机内充电。

操作环境

温度: 0 ~ 40℃,湿度: 0 ~ 90%

尺寸

54.8×54.8×42.9mm

重量

122g(不包含电池和存储卡)
