接触网几何参数自动测量仪

2020-11-20

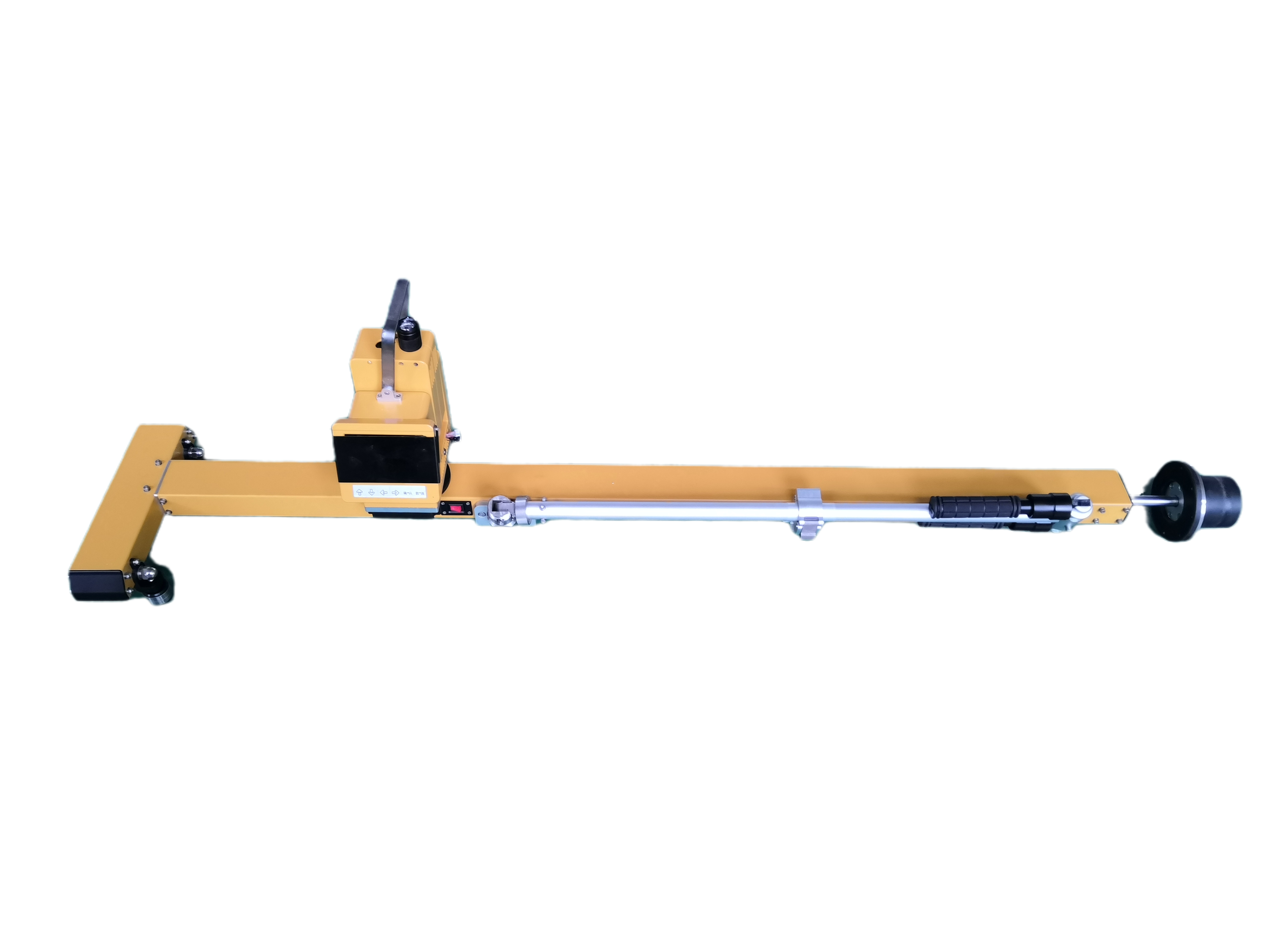

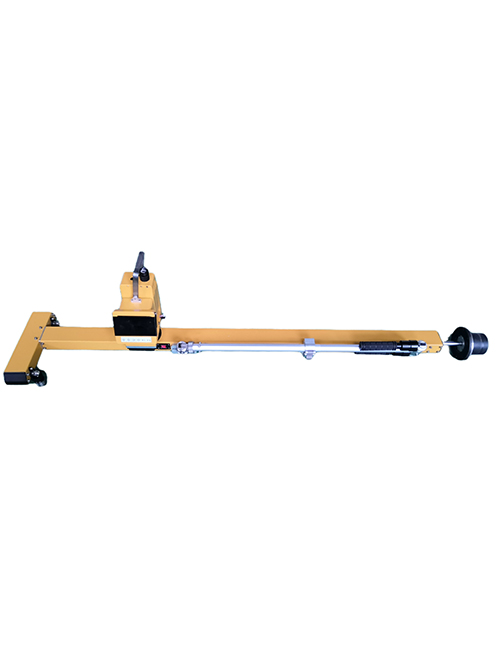

接触网几何参数自动测量仪
详细介绍:


产品简介:


接触网几何参数自动测量仪是我公司为了解决高速铁路接触网激光测量仪劳动强度大,效率低下,而我们开发的新一代产品。系统采用全数字信号视频采集模块,工业级的摄像头直接将个测量位置显示在3.5英寸真彩色屏幕上,该设备内置红外摄像头,可实现全天候对接触网的自动追踪找线并进行语音播报,将比与传统测量仪,新一代产品可站立推行,无需再蹲下操作瞄准和读数。该设备能实现对接触网基础数据的自动准确测量、自动存储分析、实时传输共享支持含4G或WIFI模块的平板电脑、智能手机与系统无缝连接,实现远距离存储分析。





产品特点:

内置红外摄像头用于全天候对接触网的跟踪识别,内置高频率激光器对接触网的高精度测量。

测量仪可自动测量或手动测量,自动测量不需要人为弯腰瞄准,不需要手提测量仪换位置。

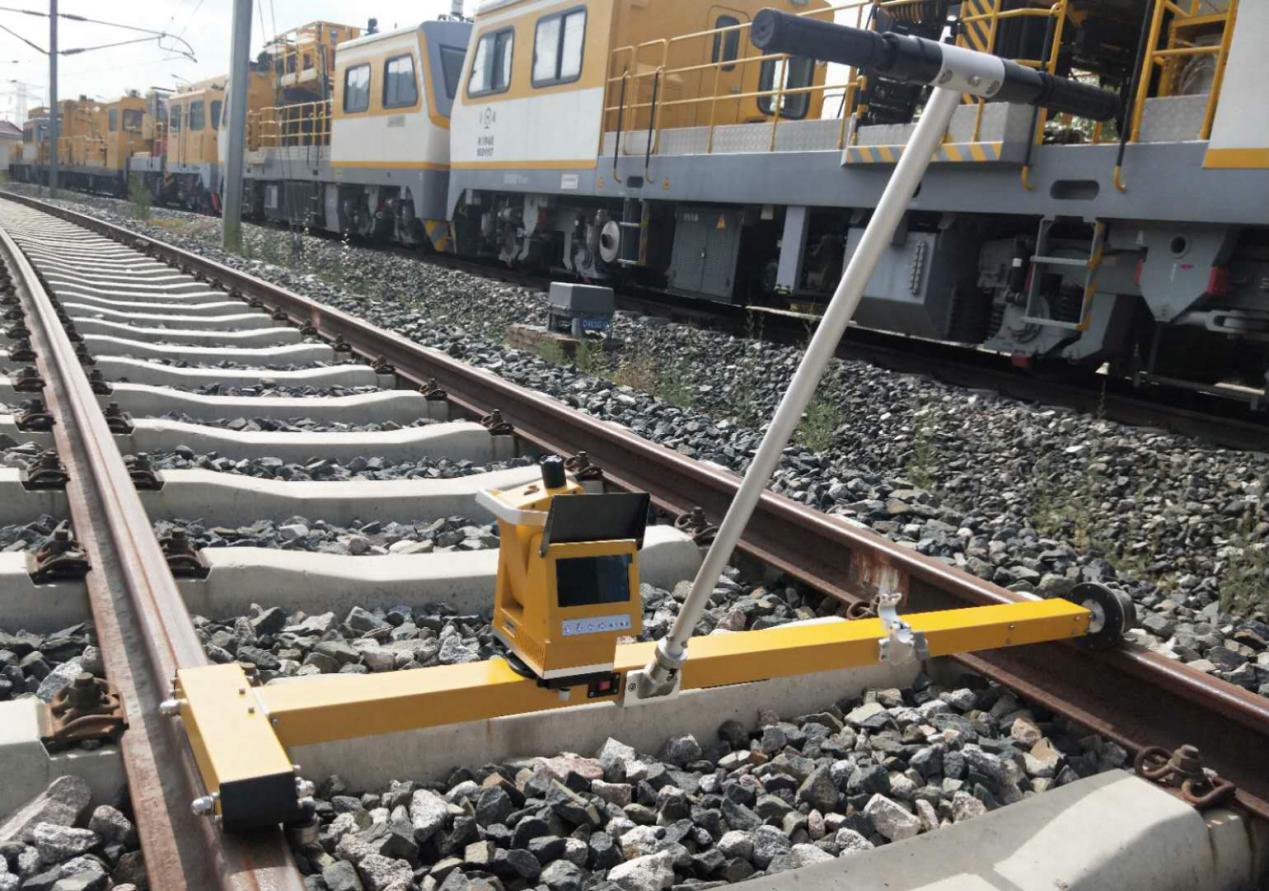

整体设备在轨道上可站立推行,推行过程中自动跟踪测量接触网的导高、拉出值,测量数据实时语音播报。

测量仪操控面板采用全密封触摸按键,实现对参数设置输入,以及手动测量旋转微调、激光开关等功能。

测量仪主机能单独通过区间参数对测量数据以表格记录方式进行查询,并配有专用PC软件。

道尺与主机连接部分需采用强度高的不锈钢材质,不应采用铝合金、铝、尼龙等易损材料。

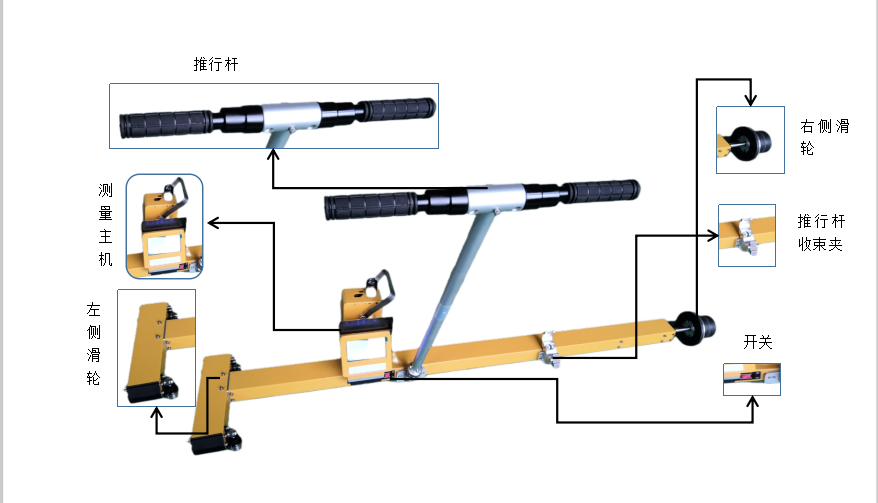

底座可单手45度旋转,实现安装一部到位,自动卡锁自动清除电极氧化层,机械及电气部件连接可靠。

.整机应满足铁路野外检测作业要求,电池内置在仪器中,整体表面采用喷瓷技术处理。


技术参数:



序号

项目

测量范围(mm)

精度

1

导高

3000-15000

±2mm

2

拉出值

±1200

±4mm

3

线岔中心投影


±4mm

4

轨距

1410-1470

±1mm

5

外轨超高

±150

±2mm

6

侧面限界


±2mm

7

红线标高


±3mm

8

定位器坡度

1:n

n到0.1

9

支柱跨距

0.5m-100m

100m时±0.5m

10

承力索接触线高差


±3mm

11

电池

9600mAh锂电池2块,备用电池1块

12

重量

主机不大于3.5kg,轨道尺不大于9.5kg
